プリント基板から見たプリント基板のための用語集（さ）

• サーマルビア

  　放熱用端子がある部品のパッドにおいて、放熱性を高めるためにあけたビアのこと。

  英語表記 ：Thermal via


• サーマルランド

  　サーマルリングを参照

  英語表記 ：Thermal land


• サーマルリング

  　ベタ内にあるランドに対して、実装時に熱が逃げないように、ベタに埋めず適当なクリアランスを設け信号線でベタとつなぐ形状のこと。
  サーマルランド、またはサーマルと呼ぶときもある。電流値を確保するためにあえてサーマル形状にしない場合もある。






  英語表記 ：Thermal ring


• サイズコンパチ

  　プリント配線板に実装する部品に対して使われる言葉で、サイズが同じ別の部品のこと。

  英語表記 ：Size compatible


• サイドエッチング

  　水平方向に進むエッチングのこと。
  サイドエッチングが小さいほど精度の高いパターンができる。

  英語表記 ：Side etching


• 作画指示書

  　作画の手順を示したデータ。
  出力をしたガーバーデータはそのままでは何がどのデータに該当するデータになるのか解らない為、作画指示書にはデータ内容を記載し基板製造に間違いが無い様に指示する必要がある。他に基板製造に関わる個別指示も記載が必要である。

  英語表記 ：Manufacturing instruction


• 錯体

  　完全な化合物ではなく、分子同士がぼんやり手をつないだ状態のもの。

  　◆もっとくわしく◆
  　アルカリエッチャントではアンモニア錯体が使われる。エッチングで溶かす銅は、アルカリ耐性が比較的強く、水酸化ナトリウム水溶液等の強アルカリでも溶けないが、弱アルカリであるアンモニアでは溶ける。これはアンモニアが銅と錯体を形成するためである。また、無電解銅めっきでは錯体を利用して金属を析出させるなどの用途もある。


• 座ぐり

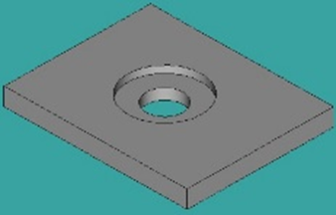

  　プリント基板の表面部分を削ること。また削った跡のこと。

  　◆もっとくわしく◆
  　部品を装着するときに安定させたり、何らかの理由で内層パターンを表出する必要があるときに行われる。





  英語表記 ：Counterbore


• 裂け

  　強化基材の縦もしくは横どちらかの方向に沿ってできたヒビのこと。

  英語表記 ：Split


• 差動配線

  　2本の信号線を用いて１つの信号を伝送する方式で、主に高速信号に使われる。

  　◆もっとくわしく◆
  　シングルエンドの信号に比べノイズに強い。2本の線の線幅と間隔を調整し、インピーダンス整合し配線する。差動ペア配線・差動信号とも呼ばれる。
  英語表記 ：Differential wiring


• 座標データ

  　部品の配置情報で、座標によって部品の位置を表したもの。

  　◆もっとくわしく◆
  　プリント基板へ部品を実装する為のデータであるが、共通書式はなく実装会社毎に実装機に合わせた書式へ変更していることが多い。
  プリント基板は個片基板を複数面付けしシート化して製造するが、部品座標データもシート化した状態で作成する。基板製造会社でシート化する場合には個片基板の状態で部品座標データを作成することもある。
  部品番号や部品型名、部品の極性、実装面、X座標、Y座標、配置角度等などが書かれた表のこと。エクセル等の電子データが望ましい。
  英語表記 ：Coordinate data


• サブトラクティブ法

  　プリント配線板の銅箔をエッチングで除去してパターンを残す方法のこと。

  英語表記 ：Subtractive method


• サブストレート

  　半導体を一般のプリント基板へ実装出来る様に変換する為の基板。

  英語表記 ：Substrate


• 皿穴

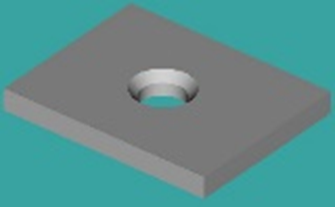

  　皿ねじを締めた際にねじ頭が飛び出ないようねじ穴部を円錐状に面取りした穴。






  英語表記 ：Countersink


• 三角結線

  　三相各相を相電圧が加わる方向にに接続して閉回路となるような結線。

  　◆もっとくわしく◆
  　「線間電圧 = 相電圧」「線間電流 = √3×相電流」が成り立つ。
  英語表記 ：Delta connection


• 酸化防止フラックス

  　プリント配線板の金属面が酸化しないように施すフラックスの一つ。

  英語表記 ：Anti oxidation flux


• 産機

  　産業機器のこと。

  　◆もっとくわしく◆
  　プリンターやビジネスホンなど産業用途で利用する機器。近年は車載の増加で少なくなってきている。
  英語表記 ：Industrial equipment


• 三次元配線

  　縦横高さの３方向に配線されること。

  　◆もっとくわしく◆
  　プリント基板の両面板や多層板ではスルーホールを通して三次元配線を実現している。
  英語表記 ：Three dimensional wiring


• 酸性硫酸銅浴

  　めっきの際に利用される溶液である。

  　◆もっとくわしく◆
  　多量の遊離硫酸を含む上浴組成がシンプルでで安定しており、導電率が比較的高く、電解するために必要な浴電圧が低く抑えることができる。
  英語表記 ：Acid copper sulfate bath


• 酸洗

  　酸性の溶液を利用して洗浄すること。

  　◆もっとくわしく◆
  　銅の場合は過硫酸塩や硫酸を使う。酸化したものを還元する工程。主に表面の潜像を目的としてパターン形成後に実施する。レジスト時のバフ研磨やパーミス研磨のあとで行われることが多い。
  英語表記 ：Pickling


• 残留銅箔

  　プリント配線板のエッチング工程で、エッチングしきれず残ってしまった銅箔のこと。

  英語表記 ：Residue of copper foil
